Tamaño del filtro y de la bomba
Claro!... el ambiente moderno de la piscina puede parecer a menudo una pesadilla de los instaladores no actualizados.
La necesidad de velocidad de flujo apropiada es esencial, sin importar cuál sea la complejidad del diseño. Si un Solar se instala con el tamaño
apropiado de la BOMBA y FILTRO, tendrá buen funcionamiento el sistema Solar.
El truco verdadero es balancear la velocidad de flujo y los requisitos principales de todo el equipo para no afectar cualquier parte de la piscina. Los
sistemas principales de alta presión requieren de atención especial y a veces las bombas necesitan aumento de presión para los paneles solares o
seleccionar un filtro mas grande.
Tanto los generadores de cloro, calentadores de gas, bombas de calor y los Sistemas Solares requieren de cierta velocidad de flujo en galones por
minuto y cada uno tiene diversos niveles de pérdida por fricción en el cabezal reduciendo la velocidad de flujo. Al diseñar un proyecto complejo de
piscina es recomendable tener en consideración el flujo recomendado por el fabricante y las tablas de presión para asegurar el flujo balanceado de cada
uno de los elementos de la piscina
Aislar las tuberías en el recorrido bajo tierra aumenta la eficiencia del calentador, ya sea solar, gas o bomba de calor, así como la válvula de control
para enviar el agua a los paneles solares se recomienda una de tres vías, evitara paso de agua por las noches si se usa una caldera de apoyo y evita el
error humano de que se deje una válvula cerrada y opere el automático provocando una reparación de tuberías o equipo dañado.
Selección de tuberías en PVC cedula 40, los menos codos a 90 grados posibles, diseño de cada grupo de colectores con válvulas reguladoras de flujo y
una correcta orientación nos dará buenos resultados en las instalaciones de un sistema solar optimo.
Diseño solar de los calentadores y del colector de la piscina
Los sistemas de calefacción solar de la piscina son muy simples en términos de ingeniería y el uso.
El principio básico es: corra suficiente agua a través de bastante materia negra en la azotea y conseguirá una piscina caliente.
El verdadero desempeño de realce en el funcionamiento será discutido aquí. Tipos de sistemas: tubos individuales, sistemas plásticos, colectores
modulares, diferencias del colector, técnicas de calentamiento, y plenos medidores del flujo.
Tipos de Sistemas
Los sistemas de calefacción para piscina vienen de muchos tamaños y los estilos. A través de los años, diversas configuraciones y materiales se han
probado con el fin de utilizar la energía del sol en el calentamiento de una piscina. A principios de los 70´s se utilizaban conectores de cobre. Probaron
no sólo ser costosos, sino debido a su naturaleza química de la piscina, se corroían rápidamente y el cobre se oxidaba dejando depósitos de cobre de
óxido en el fondo de la piscina provocando manchas muy notables. También se utilizaron los sistemas de tuberías usando tubo de 1” a 1 ½”. Éstos
demostraron ser muy pesados y feos con el paso del tiempo. Durante este período, los colectores modernos de copo limero o polipropileno estaban
siendo desarrollados. Estas tecnologías en esencia fueron un gran salto en términos de producción de calor, durabilidad, peso y estética. Los sistemas
también se desarrollaron usando el caucho de EPDM, pero debido al sufrimiento de la oxidación por parte de los rayos ultravioleta del sol y el efecto
interno del cloro, no son tan comunes como la familia plástica de paneles solares en uso de hoy en día.
Diseño Colector Solar
La evolución de los diseños era una idea tentativa muy obvia para crear más calor con menor peso, mayor fuerza y mayor producción de calor. Los
colectores de aleta de cobre u hoja de 4” al 6” utilizan un tubo de cobre soldado en la aleta. El calor que pulsa la aleta de esta manera es conducido al
agua dentro del tubo que termina el proceso de colección. Los sistemas de tubería eran una desventaja obvia de tal forma que solamente la sección
superior del agua en el tubo recibiría un efecto térmico por lo que el resto de la capacidad volumétrica se perdía. Una de las primeras patentes
publicadas en EEUU de un colector plástico o de polipropileno era una configuración tubo por tubo que logró un resultado del fabricante quién trataba
los canales cuadrados para encontrar únicamente que ésta no manejaría la presión de los sistemas de una piscina típica.
El resto de los colectores seguidos de cerca hicieron todo lo posible para no causar la infracción de patente. Esto dio lugar a la producción de calor de
un sistema del tubo en 500 BTU por pie cuadrado que eran elevados hasta 1014 BTUs por pie cuadrado hoy. Los sistemas individuales del tubo
clasificados en 900 BTU o los sistemas del tubo y de la aleta de 900 Btu´s son simplemente una reflexión de la carencia del potencial directo de la
colección de un área superficial completamente mojada.
Ensamble del panel y panel de calentamiento
Ésta es la parte más difícil del proceso de unión del panel o colector a la sección de distribución del flujo conocida de otra manera como la caldera.
Esencialmente un tubo se está ensamblando al sistema redondo de la caldera. Como un conocido mío ice: “la parte más típica de falla es donde la
parte plana se une con la parte redonda”. Puesta simplemente, ésta es una de las fallas más fuertes y es donde sólo la experiencia de campo de 5
años realmente cuenta. El ensamblaje más común utiliza técnicas tales como soldadura acústica, vertor de contenido (se le coloca resina plástica
adicional en un molde para formar un empalme) o cierta forma justa de ensamblaje mecánico.
|
Los efectos del viento pueden tener un efecto dramático en un sistema, especialmente en los sistemas individuales de la colección del tipo del tubo. A
las velocidades del viento en exceso de 7-10 MPH el flujo del aire de enfriamiento alrededor de los tubos actúa como un radiador del automóvil,
causando funcionamiento bajado del sistema. Una vez que la temperatura del aire baje debajo de 68 grados F°. Éste efecto puede causar tanto como

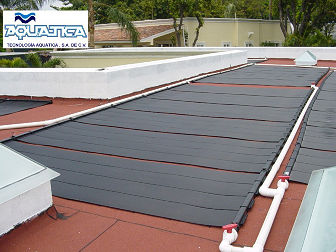

30-40% de pérdida de funcionamiento del sistema. Los paneles sólidos montados a la superficie de la azotea han demostrado ser los mejores
ejecutantes del campo. En sistemas de soporte es necesario utilizar un viento que permanezca de un solo lado de tal forma que permita el
enfriamiento de la tapa de la caldera.
EL mejor colector Solar en el mercado es el fabricado en Israel, modelos MEDALLION. Líder en la INDUSTRIA. No compre "similares" o
"tipo israeli" no le funcionarán igual!!!
|
